기초 전자회로 정보 _ 전자회로 기호 정리

* 본 포스팅은 '컴퓨터의 이해를 위한 기초 전자회로' 글을 위한 정보 조각입니다.

컴퓨터의 이해를 위한 기초 전자회로



지금까지 기초 전자회로에 대해 공부해 보았습니다.

이번에는 배운내용을 리뷰하면서, 그 회로를 간단하게 표현하는 방법인 기호에 대해 배워보겠습니다.

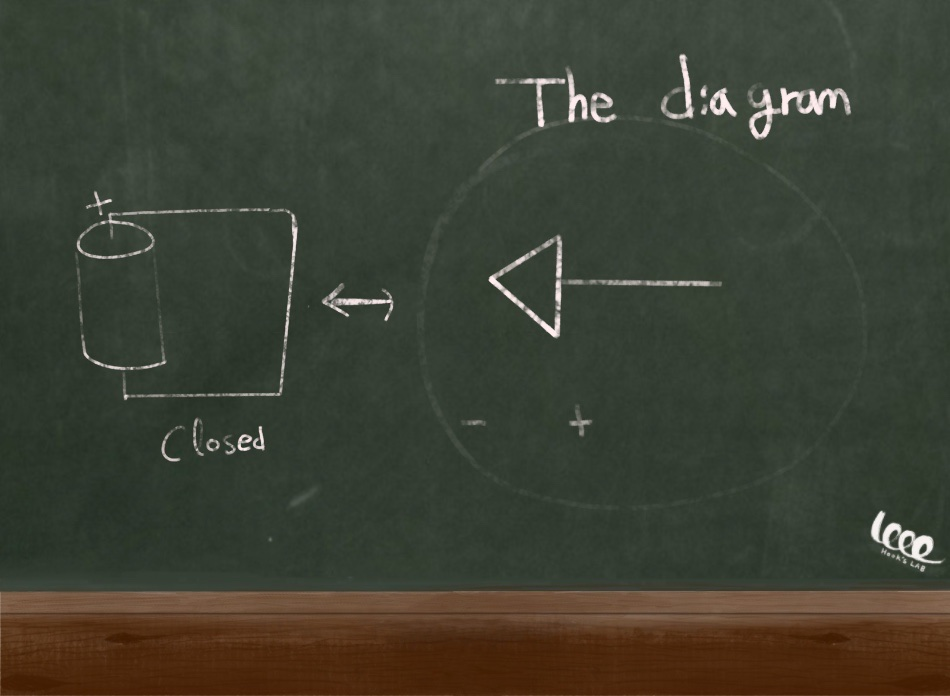

1. 회로의 ON 상태

모든 회로가 연결된 상태는 닫혀 있다고 말합니다. 그리고 1로 표현합니다.

다음과 같이 간단한 회로를 오른쪽 기호로 표현가능합니다.



닫힌 회로

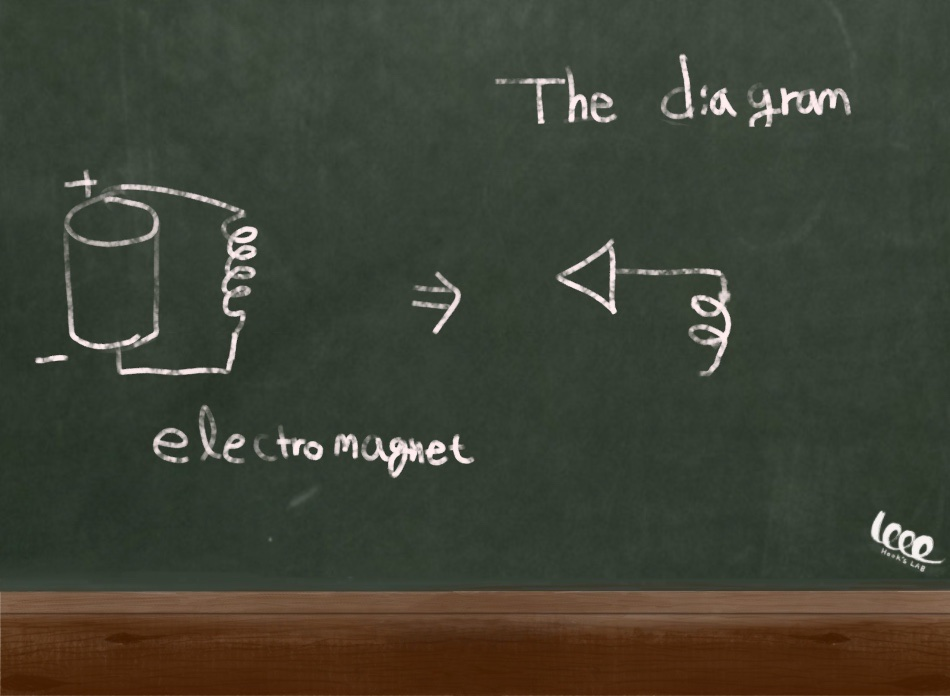

2. 전자석 기호

전자석은 스위치를 제어하는 계전기나 발진기 회로같은 회로에서 중요한 역할을 하는 회로입니다.

기호는 다음과 같이 표현합니다.



전자석 기호

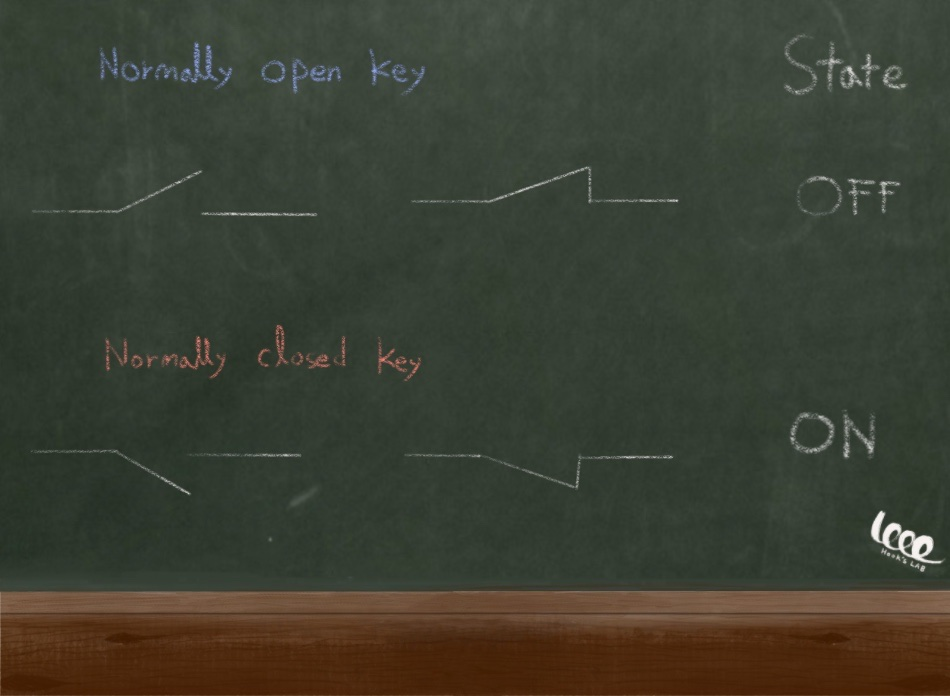

3. 스위치 기호

지금까지 배웠던 스위치는 NC스위치와 NO스위치가 있었습니다. NC스위치는 보통 연결되어있고, 스위치를 작동시켜야 회로가 차단됩니다. NO 스위치는 보통 OFF상태에 있고, 스위치를 누르고 있어야 회로가 연결됩니다.

기호는 다음과 같이 간단히 표현합니다.



4가지 스위치 기호

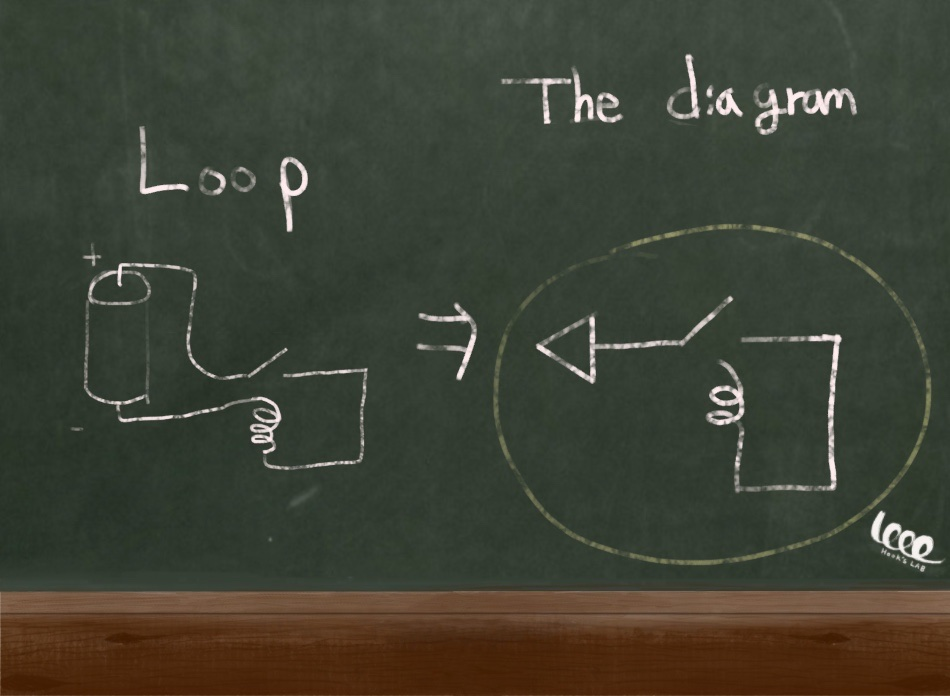

4. 루프 회로

루프회로는 NO 스위치의 동작을 유지시킵니다. 한번 작동되면 0상태에서 1상태로 바뀌는 것을 우리는 회로가 기억을 한다고 표현했죠. 루프회로의 응용으로 간단한 데이터 전송 회로가 있었습니다.



루프 회로의 기호는 다음과 같습니다.



루프 기호

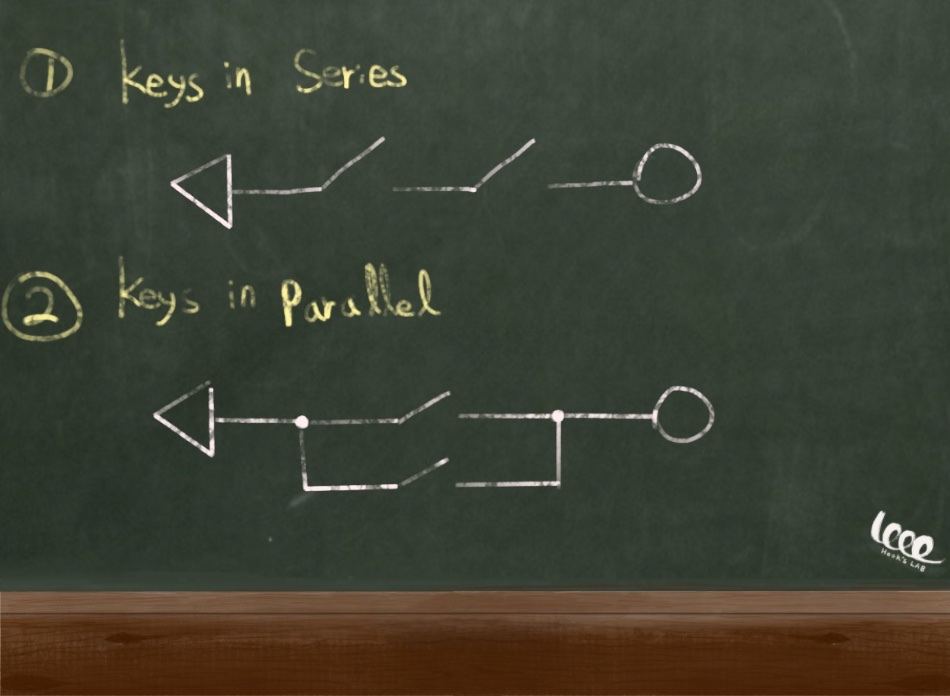

5. 스위치의 병렬회로와 직렬회로

논리회로의 초기판이라고도 볼 수 있는 스위치의 병렬 회로와 직렬회로의 기호는 다음과 같습니다.



스위치의 직렬회로와 병렬회로 기호



6. 논리회로

논리회로는 데이터 혹은 일반적 명제를 1이나 0의 입력 상태로 놓고, 그 입력 값에 따라 부울대수, 즉 논리 계산을 할 수있는 회로도였습니다. AND 게이트, OR 게이트, NOT 게이트 그리고 NAND 와 NOR 회로가 있었습니다.



기호는 차례대로 다음과 같습니다.



AND 와 OR 게이트 기호

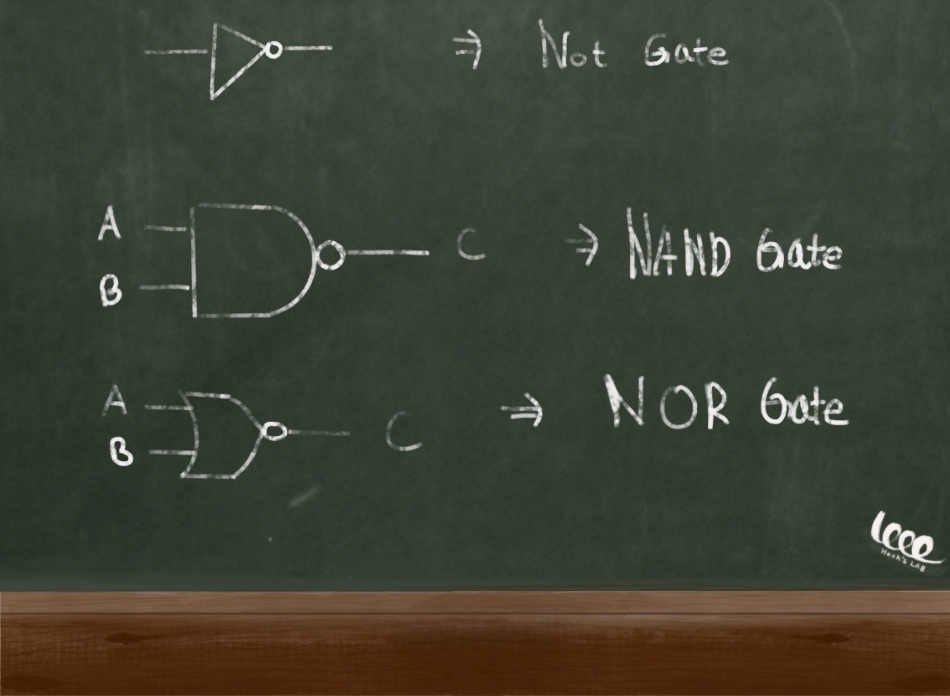

NOT, NAND 그리고 NOR 게이트 기호
