스위치란?

스위치는 기초적인 전자 부품으로써 전류의 흐름을 멈추거나 작동시키게 하는 ON/OFF 소자입니다.

그 기능에 맞추어 다양한 목적을 위해 사용됩니다.



스위치 회로

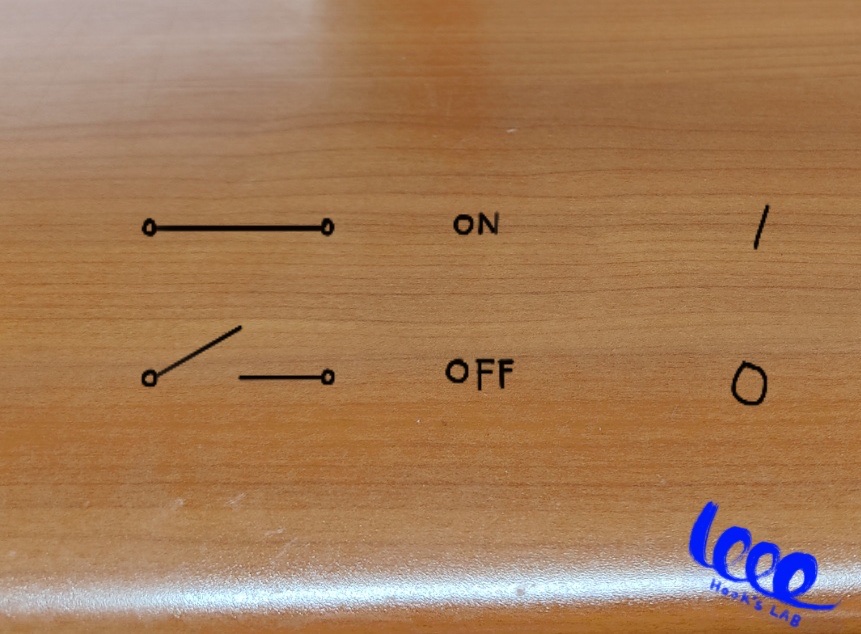

- 회로에서 스위치가 닫혀있다고 하면 그 회로의 전기가 ON 상태에 있다는 것을 의미합니다.

- 회로에서 스위치가 열려있다고 하면 그 회로의 전기가 OFF 상태에 있다는 것을 의미합니다.



스위치의 종류 네 가지

이러한 스위치를 Normally Closed Switch, 그리고 Normally Open Switch라고 부릅니다.

두 스위치의 구분을 위해 NC 스위치, NO 스위치라고 명명하겠습니다.

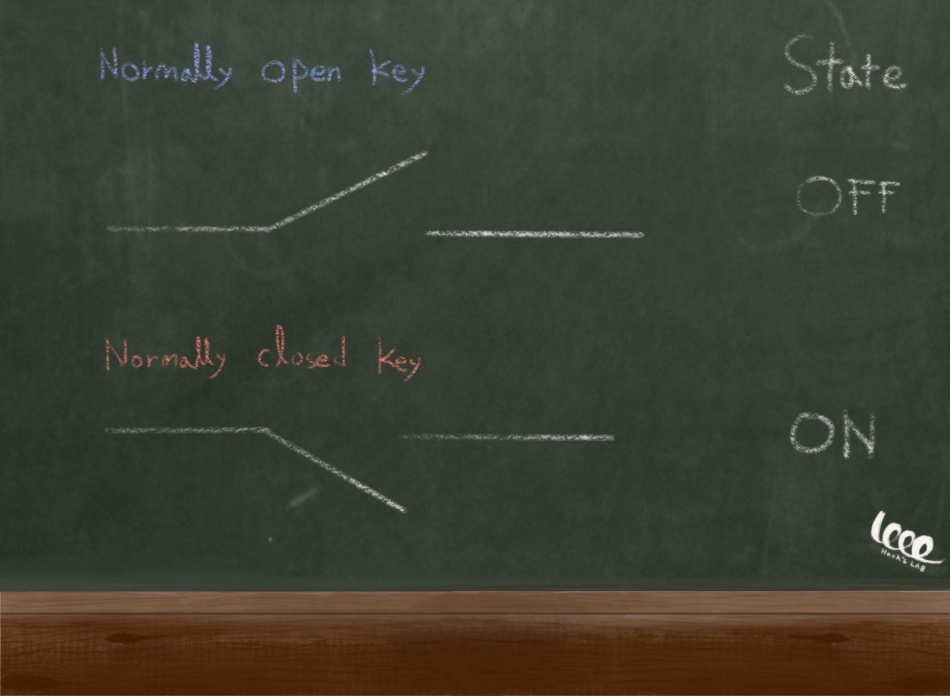

<1> 회로의 ON, OFF 상태를 유지하는 NO 스위치와 NC 스위치



NO, NC 스위치 <1>

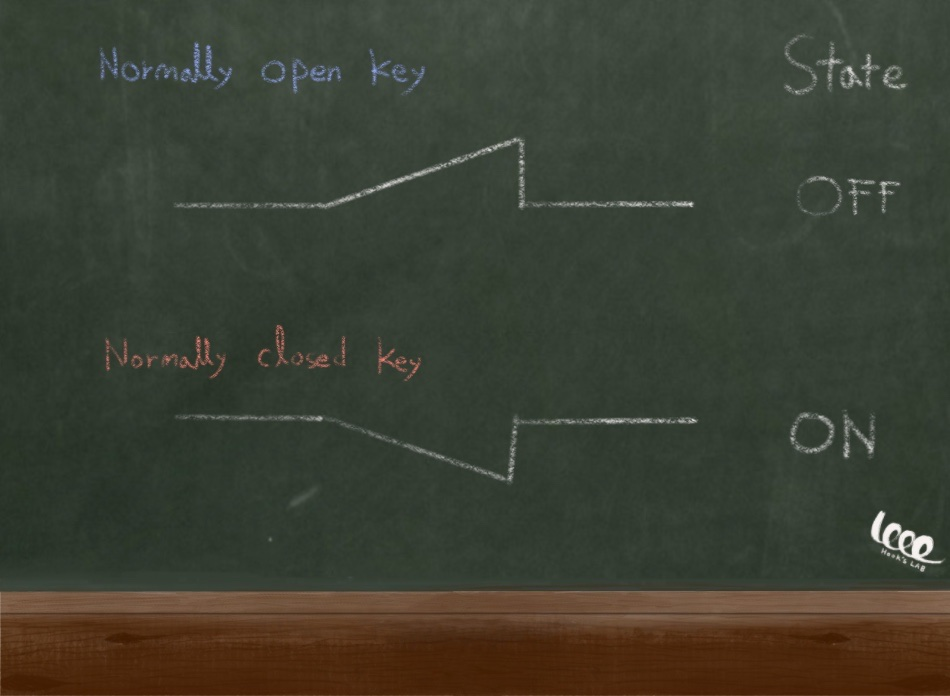

<2> 스위치를 작동시키는 순간에 상태를 바꾸는 NO 스위치와 NC 스위치



NO, NC 스위치 <2>

* 계전기와 스위치 _ 하버드 마크 1

위키피디아에 따르면,



세계 최초의 범용 컴퓨터인 하버드 마크 1은  그 크기가 길이 약 16 미터, 높이 2.4 미터, 깊이 약 0.61 미터이었으며, 무게는 4.3 톤으로 기계식 전자 계전기(Relay)와 스위칭 소자 등으로 제작되었다고 합니다. 이 컴퓨터는 IBM Automatic Sequence Controlled Calculator (ASCC) 또는 마크 1이라 불리었고, 1944년에 처음으로 프로그램이 John von Neumann에 의해서 가동되었다고 합니다.



최초의 범용 컴퓨터인 하버드 마크 1은 그 크기와 전자 계전기와 같은 소자의 수명 한계로 인해 다른 소자로 대체되었지만, 계전기와 스위치 같은 기본 소자는 단순한 전기 스위치에서 프로그래밍에서도 응용될 정도로 스위치 기능은 중요한 개념입니다.
