1. 발진기(The Oscillator) 회로란?
발진기는 전기적 진동을 일으키는 전자 회로입니다. 이 과정에서, 진동하는 주파수에 따라 그 주기가 결정됩니다. 또한 그 특성으로 교류 주파수 혹은 교류 전류로의 전환에도 쓰이는 간단하지만 중요한 회로 개념입니다.
이전에 컴퓨터의 이해를 위한 기초 전자회로 목록의 2번 피스인,
전자 계전기의 응용에서 배웠던 Closed Relay를 잠시 떠올려 봅시다.
Closed Relay 에서는 스위치가 두 개 가 있었습니다.
반면, 이 발진기 회로는 다음과 같이 이 Closed Relay에서 스위치 하나만 없어진 형태입니다.

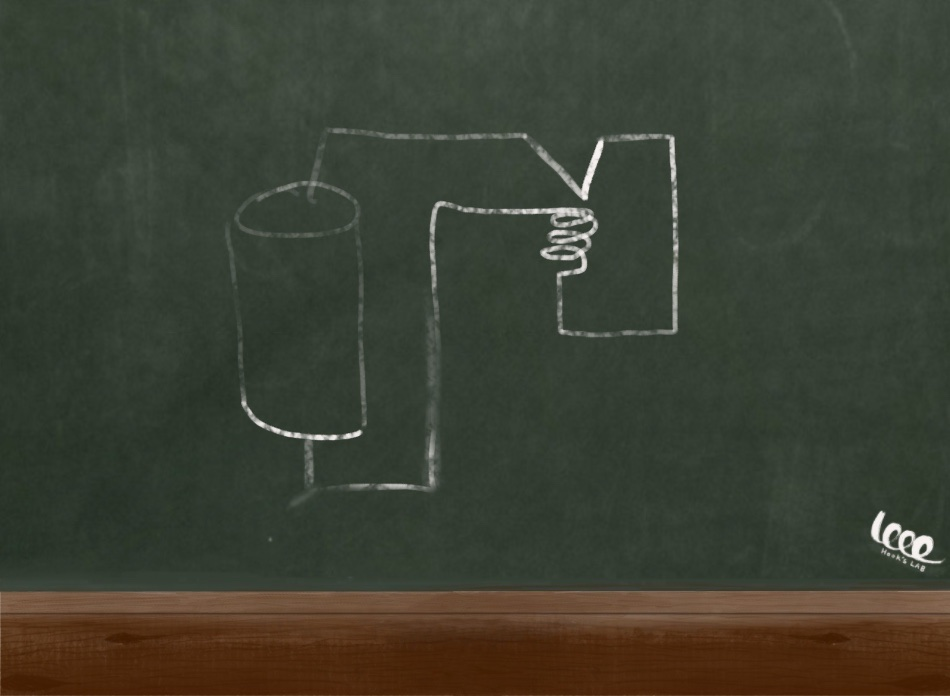

2. 발진기 회로도
간단히 원리를 설명하자면, 위 회로에서 스위치는 평상시에는 닫혀있는, 즉 전기가 통하는 회로이기 때문에 전자석이 작동될 겁니다. 그러면 전자석은 스위치를 오픈 상태로 바꾸게 됩니다. 회로에 전기가 통하지 않게 되면, 물리적으로 닫혀 있는 상태로 가려는 스위치의 힘 때문에, 다시 회로는 연결되고... 이 과정이 반복됩니다... 용수철 처럼요
그 주기성 때문에 다양한 회로에도 응용되며, 컴퓨터의 클럭 장치에 쓰이는 아주 간단한 개념입니다.
