기초 전자회로 정보 _ 전자계전기(Relay) 회로

* 본 포스팅은 '컴퓨터의 이해를 위한 기초 전자회로' 글을 위한 정보 조각입니다.

컴퓨터의 이해를 위한 기초 전자회로



1. 전자계전기란?



위키백과에서는 계전기를 다음과 같이 명시합니다.

'전류가 흐르면 자기 작용에 의해서 계전기에 코일이 자기화되어 접점을 이동하는 장치이다.'



아하! 전류가 흐르면 코일이 자기 작용을 하고 그래서 뭐... 접점을 이동??



보다 명확하게 이해를 돕기 위해서 다음과 같이 그림을 그려보았습니다.



계전기 원리

 즉, 계전기는 왼쪽 회로의 전자석 코일에 흐르는 전류에 의해 생성된 자기장으로 오른쪽 스위치를 조절하는 회로입니다. 따라서 계전기를 이용하여 회로를 조절(Control) 하는것이 가능합니다.



2. 전자계전기의 응용 _ 보통 닫혀있는 스위치와 계전기

전자계전기를 응용한 회로로서 두 가지를 소개해 드리고자 합니다.

바로 Normally Closed Relay (NC 계전기) 회로와 클리어 키 (Clear Key) 회로 입니다.

두 회로 모두 스위치를 작동시킴으로써 회로 상태를 1에서 0으로 차단시키는 응용 회로입니다.



A. NC 계전기 (Normally Closed Relay)

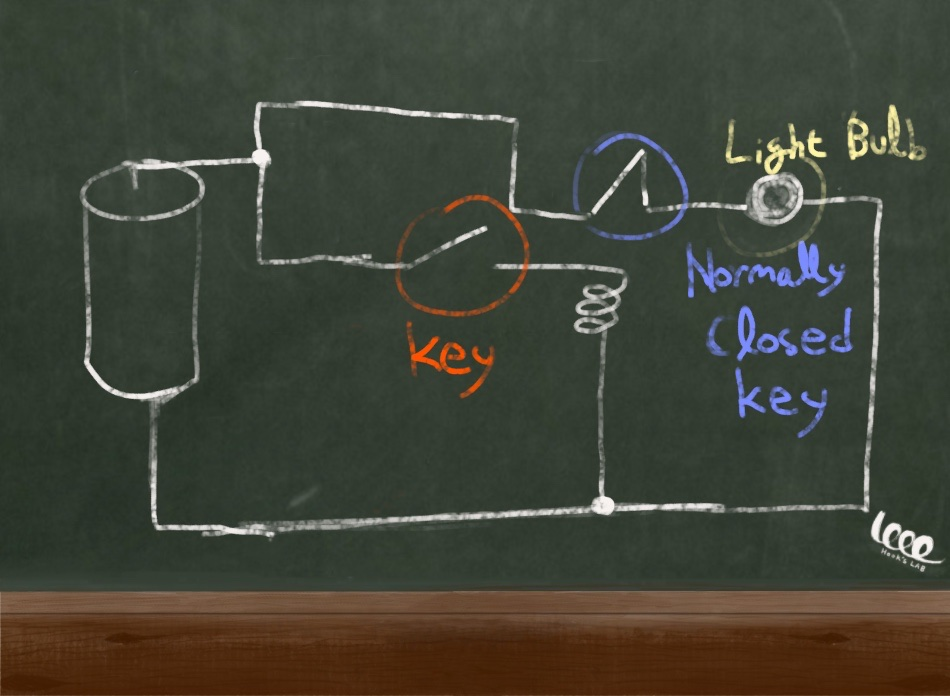

Normally Closed Relay 회로도



위 회로는 기본적으로 병렬 회로이기 때문에, 초기에는 항상 회로가 ON 상태에 있습니다.

만약 아래의 스위치(Key)를 작동시킨다면,

전자석의 자기장으로 인하여 NC 스위치를 OFF 상태로 만듭니다.

따라서 회로는 OFF 상태를 유지합니다...

B. 클리어 키 (Clear Key)

이 클리어 키는 전자석과 NO스위치를 응용하여 만든 소자입니다.

회로도를 확인해봅시다.

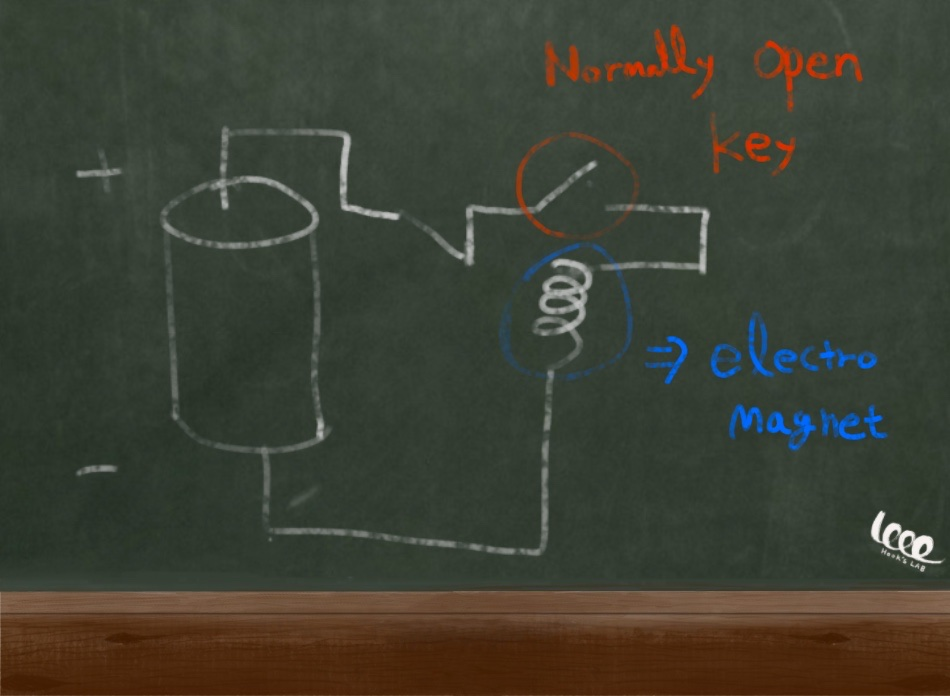

Clear Key 회로도



일단 이 회로를 작동되어있는 상태라고 가정합시다.  다시말해서, 초기의 회로 상태는 ON 상태에 있습니다.

(전자석이 Normally Open Key를 ON상태로 당겨주기 때문이죠.)



하지만 스위치를 눌러줌으로써 회로를 OFF 상태로 바꾸면, 전기가 전자석에 도달하지 않게 됩니다.

스위치를 작동시킴으로써 회로를 차단시키는 것, 그것이 Clear Key의 역할입니다.





정리하자면,

- 스위치와 계전기를 응용하여 차단기를 만들 수 있다. 하나는 Closed Relay, 나머지 하나는 Clear Key이다.

- Closed Relay는 차단 스위치가 Normally Open Key이다.

- Clear Key는 차단 스위치가 Normally Closed Key이다.
