저항기 색 코드 읽는 방법: 쉽고 빠르게 저항값을 확인하는 방법

저항기에는 색띠라는 밴드가 둘러져있습니다. 이는 저항기의 저항이 얼마라는 것을 암시해주는 색띠이죠. 오늘은 이 색띠 읽는 법을 알아보고자 합니다.



1. 색띠의 개수 _ 4 색띠, 5 색띠

자꾸 색띠 색띠 하니까, 어릴 적 자주 들었던 소리가 떠오르네요.



"이노무색띠~"



저항기의 색띠에는 각각 특정한 의미가 부여되어 있습니다. 일반적으로 4개의 색띠로 구성된 저항기와 5개의 색띠로 구성된 저항기가 가장 흔하게 사용됩니다. 각 색띠가 나타내는 의미를 다음 표로 정리해보았습니다.



색	숫자	승수	오차범위
검정색	0	1
갈색	1	10	-1% < ERROR < +1%
빨강색	2	100	-2% < ERROR < +2%
주황색	3	1000
노랑색	4	10,000
초록색	5	100,000
파랑색	6	1000,000
보라색	7	10,000,000
회색	8	X
흰색	9	X
금색	X	0.1	-5% < ERROR < 5%
은색	X	0.01	-10% < ERROR < 10%



위 표를 기반으로 색띠를 순서대로 읽어서 저항값을 알 수 있습니다. 저항기의 색띠 읽는 방법은 간단하지만 신중히 해야합니다. 잘못된 색띠를 해석하면 잘못된 저항값을 얻게 되므로 주의가 필요합니다.



색과 숫자를 연결 지어서 저항값을 읽어낼 수 있다니, 참 기발한 것 같습니다. 그럼 어떻게 읽는지 알아봅시다.



2. 색띠 읽는 방법

4 색띠이든, 5 색띠이든 읽는 방법에는 크게 차이가 없으므로 4 색띠 기준으로 읽는 방법을 기술하겠습니다.



첫 번째 색띠: 첫 번째 색띠의 색상을 확인합니다. 이 색상은 첫 번째 숫자를 나타냅니다.

두 번째 색띠: 두 번째 색띠의 색상을 확인합니다. 이 색상은 두 번째 숫자를 나타냅니다.

세 번째 색띠: 세 번째 색띠의 색상을 확인합니다. 이 색상은 곱할 10의 지수를 나타냅니다.

네 번째 색띠: 네 번째 색띠의 색상을 확인합니다. 이 색상은 오차범위를 나타냅니다.

* 금색은 ±5%, 은색은 ±10%의 오차를 가집니다



항상 오차 색을 오른쪽 끝으로 두고 읽으면 됩니다. 오차 색은 금색과 은색입니다!!



4 색띠의 경우에는 4개의 색이 오겠죠? 제일 왼쪽부터 3개의 색띠는 저항값을 의미하는 색이 됩니다. 그리고 마지막 색띠는 오차범위를 의미하지요. 그럼 저항값은 어떻게 계산할까요?



저항기 색띠 의미



1번 색띠와 2번 색띠는 그냥 숫자가 됩니다. 예를 들어, 빨강 주황 색띠가 각각 1번과 2번이면 21이 되는 거죠. 그럼 21옴입니까? 노노노 아니죠. 3번 색띠를 빼먹었습니다. 3번 색띠는 승수를 의미하는 색띠가 됩니다. 만약 주황색 띠가 3번 색띠로 왔다면, 21 X 1000 옴이 되는 것이죠. 오차 색띠는 위의 표를 참고하시면 됩니다!

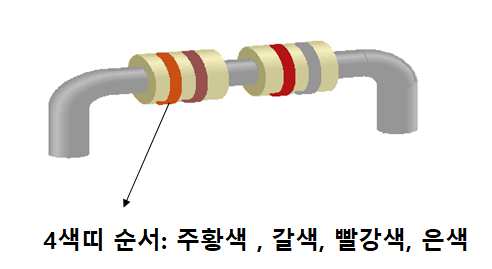

이해를 더 돕기 위해 예제를 한 번 더 보도록 합시다. 다음의 저항기는 몇 옴일까요?



색띠 예제





* 5 색띠의 경우, 앞의 3개의 색띠는 숫자의 의미를 가지게 되고 4번째 색띠가 승수의 의미를 가지게 됩니다. 마지막은 오차범위로 같습니다!!!
