저항기의 종류와 특징을 알아보자!

1. 다양한 저항기(Resistor) 종류 알아보기

고정 저항과 가변 저항기의 분류



전자 기기에서 사용되는 저항기는 크게 두 가지로 나눌 수 있습니다. 첫째, 저항 값이 고정되어 변하지 않는 고정 저항기이고, 둘째, 저항 값이 조절 가능하여 변화시킬 수 있는 가변 저항기입니다.



이제 각각의 저항기 유형을 살펴봅시다.

A. 고정 저항기(Fixed resistor)

고정 저항기로는 대표적으로 4개의 저항기가 있습니다. 순서대로 탄소 피막 저항기, 솔리드 저항기, 권선 저항기, 그리고 금속 피막 저항기입니다. 형태에 대해서 간단히 알아보도록 하죠.



탄소 피막 저항기(Carbon Film Resistor)

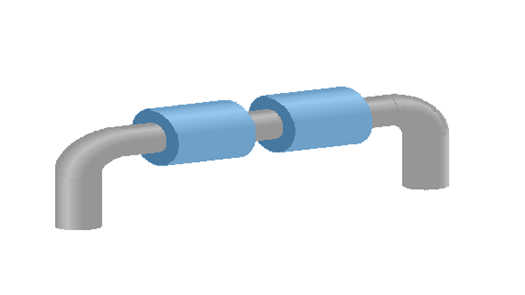

탄소피막 저항기 모델

가장 일반적으로 사용되는 저항기는 탄소 합성물을 사용하여 저항 값을 고정하는 탄소 피막 저항기입니다. 탄소 분말을 필름 형태로 세라믹 막대에 부착하여 제작됩니다. 탄소 피막 저항기는 다양한 저항 값이 제공되며, 수 옴에서 수 메가 옴까지 다양한 제품이 있습니다. 또한, 가격이 저렴하여 많은 사람들에게 널리 사용되고 있습니다.



탄소 피막 저항기는 일반적인 전자 기기에서 많이 활용되는 저항기 유형 중 하나입니다.



솔리드 저항기(Solid Resistor)

솔리드 저항기, 또는 몰드 저항기는 탄소 분말에 다른 혼합재를 섞고 몰딩하여 제작되는 저항기입니다. 이러한 구조로 인해 몰드 저항기라고도 불립니다. 하지만, 솔리드 저항기는 정밀도가 상대적으로 떨어지는 단점을 가지고 있어서 요즘에는 그렇게 많이 사용되지 않습니다. 대신에 정확한 저항 값을 요구하는 고성능 전자 제품에서는 다른 저항기 유형이 주로 사용됩니다.



권선 저항기(Wire Wound Resistor)

권선 저항기 모델



권선 저항기는 원통형의 세라믹 튜브 표면에 권선 형태로 합금 세선을 감아서 만든 저항기입니다. 이러한 구조로 인해 권선 저항기는 특정 저항 값을 가지며, 그 값을 변화시키지 않고 유지할 수 있습니다. 권선 저항기는 크기가 작고 내구성이 뛰어나며, 높은 정밀도와 안정성을 제공합니다. 이로 인해 권선 저항기는 다양한 전자 제품과 회로에서 널리 사용됩니다.



금속 피막 저항기(Metal Film Resistor)

금속 피막 저항기 모델



금속 피막 저항기는 탄소 피막 저항기와 유사한 원리로 작동하며, 다른 재료를 사용하여 제작된 모델입니다. 탄소 피막 저항기와 달리 금속 피막 저항기는 니크롬과 같은 금속 재료로 피막을 형성합니다. 이러한 피막은 저항 값을 제어하고 전기적으로 안정한 성능을 제공합니다. 금속 피막 저항기는 고온에 대한 내성이 뛰어나며, 정밀한 저항 값을 유지할 수 있어 다양한 응용 분야에서 사용됩니다.



B. 가변 저항기(Variable resistor)

가변 저항기는 볼륨형과 슬라이드형으로 크게 두 가지 종류로 나뉩니다. 가변 저항기는 핀이 3개로 구성되어 있어 정확한 연결이 필요합니다. 이 글에서는 가변 저항기의 이론적인 측면에 대해 다루지 않겠습니다. 가변 저항기는 저항 값을 조절하여 전류나 전압을 제어하는 데 사용되며, 다양한 응용 분야에서 활용됩니다.

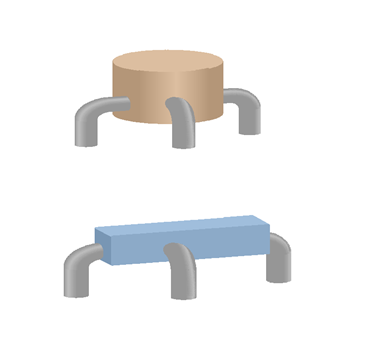

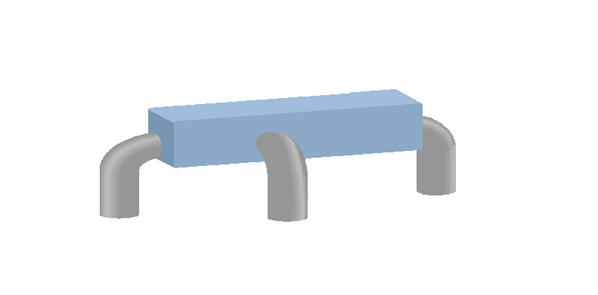

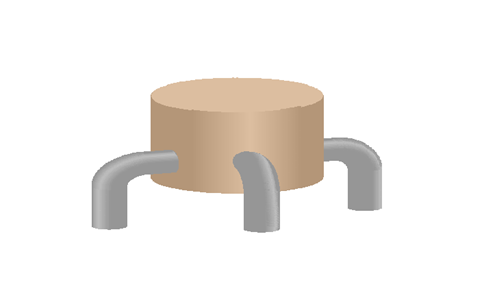

가변 저항기 모델 _ 슬라이드형과 볼륨형

2. 저항기 종류별 특징

고정 저항과 가변 저항은 핀이 2개냐 3개냐의 차이가 있습니다. 이것은 저항이 고정적이냐, 아니면 어느 정도 저항을 변화하는 것이 가능한가의 특징을 가지고 있죠. 그렇다면, 이번에는 종류별 특성에 대해 알아봅시다.

A. 고정 저항기(Fixed resistor) _ 탄소피막, 금속 피막, 권선 저항기

탄소 피막 저항기, 금속 피막 저항기, 권선 저항기 등은 구성 방식은 유사하지만 재료에 따라 차이가 있습니다. 탄소 피막 저항기와 금속 피막 저항기는 필름 형태의 탄소 또는 금속 코팅을 사용하여 제작됩니다. 이러한 필름은 저항 변화에 영향을 미치며, 홈을 파는 방법을 통해 다양한 저항 값을 얻을 수 있습니다.



탄소 피막 저항기와 금속 피막 저항기의 장단점은 다음과 같습니다.



	장점	단점
탄소 피막 저항기	가격이 저렴 작은 사이즈임에도 높은 저항이 가능	전류 잡음이 큼
금속 피막 저항기	전류 잡음이 낮음	가격이 비쌈



권선 저항기는 금속 저항선을 세라믹 로드에 감아서 저항을 갖도록 한 소자입니다. 이 저항기는 비교적 정밀한 저항 값을 제공하며 습도에 강한 특징을 가지고 있습니다. 단, 높은 저항 값을 가질 수 없다는 한계가 있습니다.



B. 가변 저항기(Fixed resistor) _ 탄소피막형,  권선형 가변 저항기, 볼륨형 가변저항기

가변저항기에는 탄소 피막형과 권선형 가변저항기가 존재합니다. 탄소 피막형 가변저항기는 오디오 볼륨 등의 조절기에 주로 사용됩니다. 두 가변저항기의 장단점을 정리하면 다음과 같습니다.

	장점	단점
탄소 피막형	가격이 저렴	저항 온도계수가 큼
권선형	온도 특성이 우수 고정밀 저항이 가능 대전력에도 사용 가능 절연체에 의해 보호되어 습도에 강함	가격이 비쌈 높은 저항값을 가질 수 없음 대전력용으로 사용시 발열 문제



볼륨형 가변 저항기는 탄소 피막형으로 주로 제작되며, 감쇠기(Attenuator)로도 불립니다. 가격이 저렴하며 오디오 볼륨 등에서 자주 사용됩니다. 가변 저항기는 볼륨형과 슬라이드형으로 구성할 수 있으며, 어떤 원리로 저항값을 조절하더라도 이러한 형태로 제작이 가능합니다.
