브레드보드 _ 빵판 사용법

일명 브레드 보드라 불리는 이 빵판은 납땜이 필요하지 않기 때문에 전자회로에서 아주 요긴하게 사용됩니다.  빵판이라 불리는 이유는 빵을 자르는 나무 도마 위에 기판을 올리는 등의 초기 형태로 사용했었기 때문이라고 합니다.

오늘은 이 빵판의 사용법에 대해 알아봅시다.

1. 빵판의 원리

빵판의 구멍에는 내부에 클립이 있고, 클립과 연결된 도선이 있기 때문에 구멍에 도선을 넣으면 회로가 연결되는 것입니다. 아래의 그림을 참고하면 이해하기 편합니다!

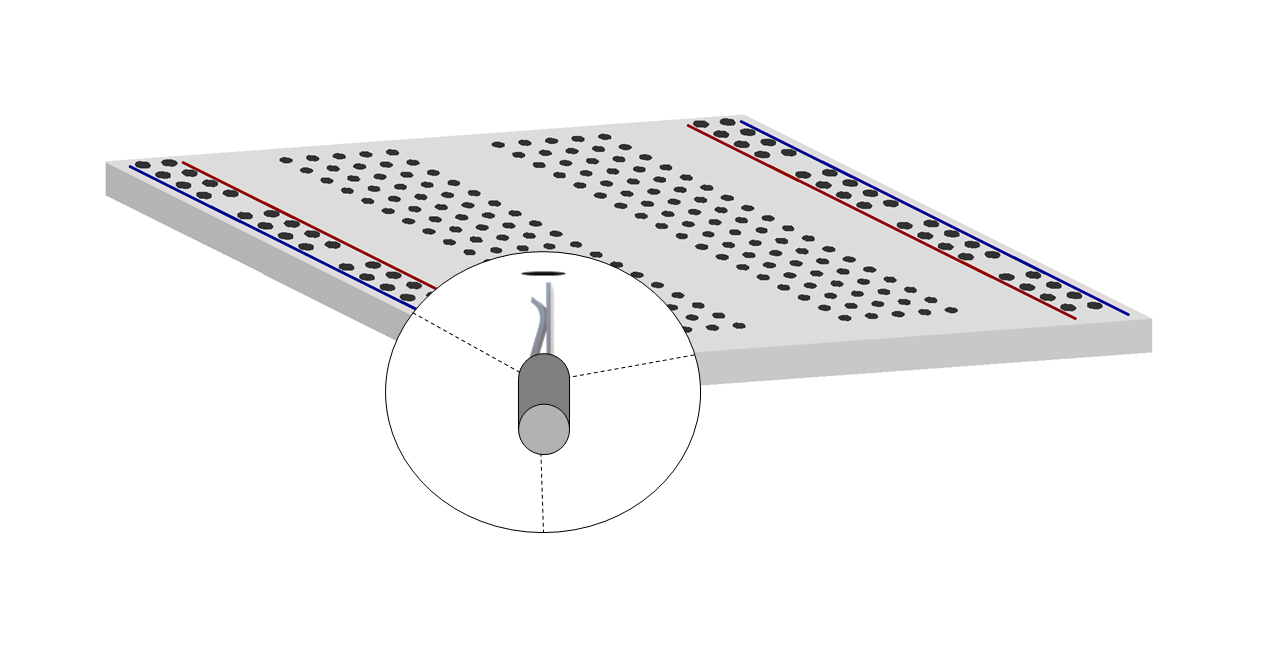

빵판의 원리

2. 빵판의 구성

빵판의 종류에 따라 구멍의 개수가 달라집니다. 보통 180 홀부터 830홀 까지 다양한 종류의 브레드 보드가 존재합니다. 제가 구성한 브래드 보드 모델의 홀 개수는 260개짜리입니다.

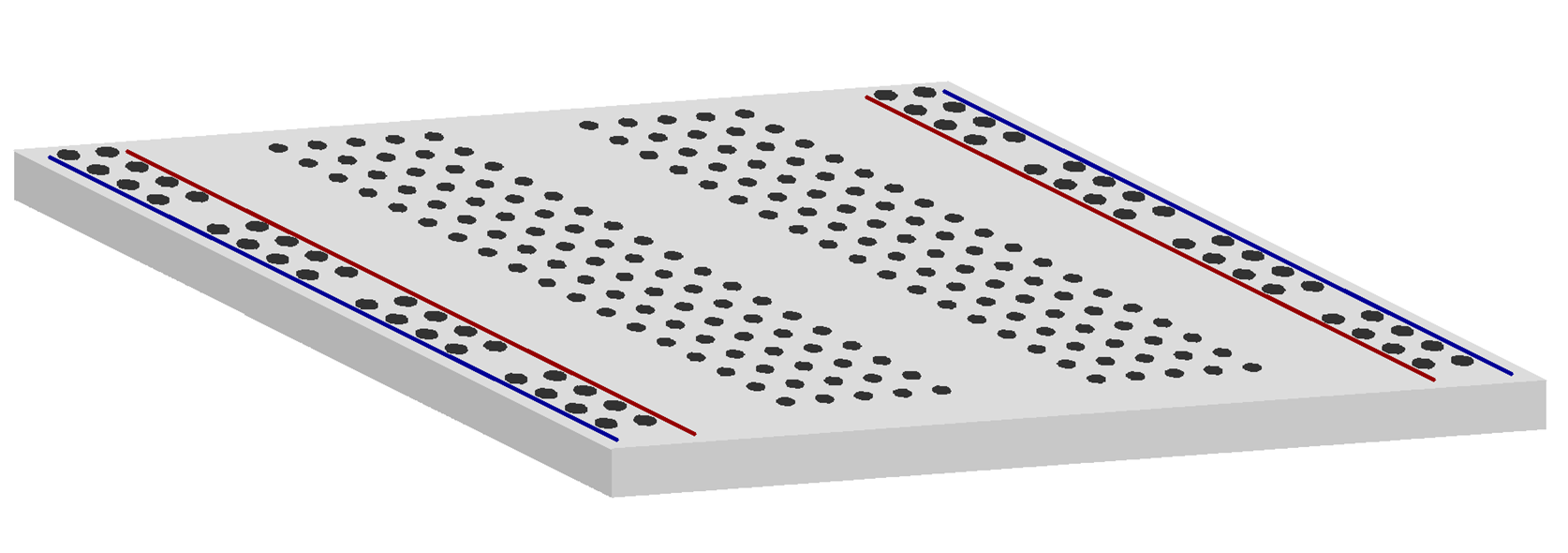

브래드 보드 _ 260홀



가장 먼저 파란색과 빨간색 라인으로 구성된 홀을 봅시다. 이 부분은 전력선으로 -와 +전압을 인가해주어야 하는 홀입니다. 마음에는 안 들지만, 빨간색이 + 파란색이 - 전원을 의미한다고 합니다.



빵판 전압선



* 사실 같은 라인으로 이어져있는 것이라서 그냥 원하는 데로 바꿔 쓰셔도 됩니다.



a부터 f 라인

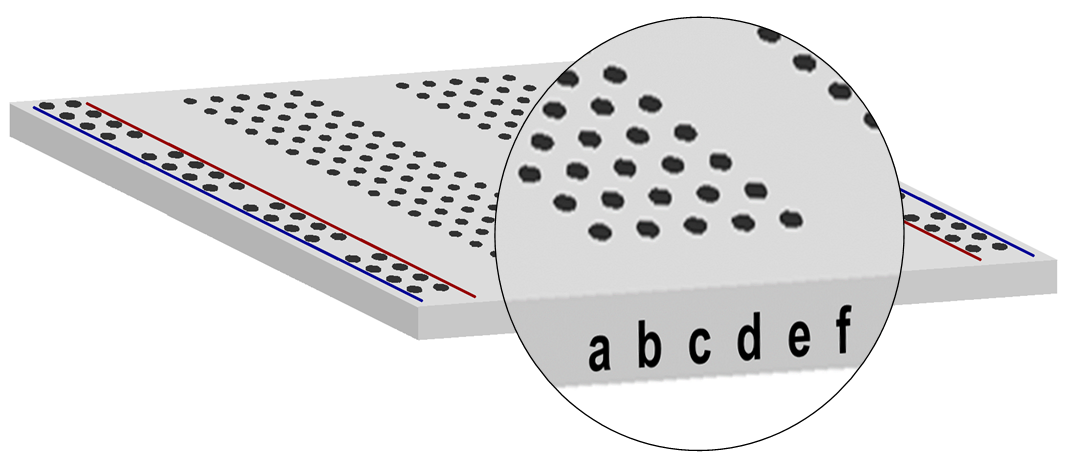

중앙을 기점으로 좌측에 5개 우측에 5개의 구멍을 확인할 수 있습니다. 각각의 라인은 a부터 f 그리고 g부터 k 라인으로 명명합니다. 구멍의 라인의 이름이 달라서 헷갈릴 수 있겠지만, a부터 f라인은 연결되어있습니다. 마찬가지로 g부터 k라인도 연결되어있죠. 연결된 라인을 그림으로 보시면 다음과 같습니다.

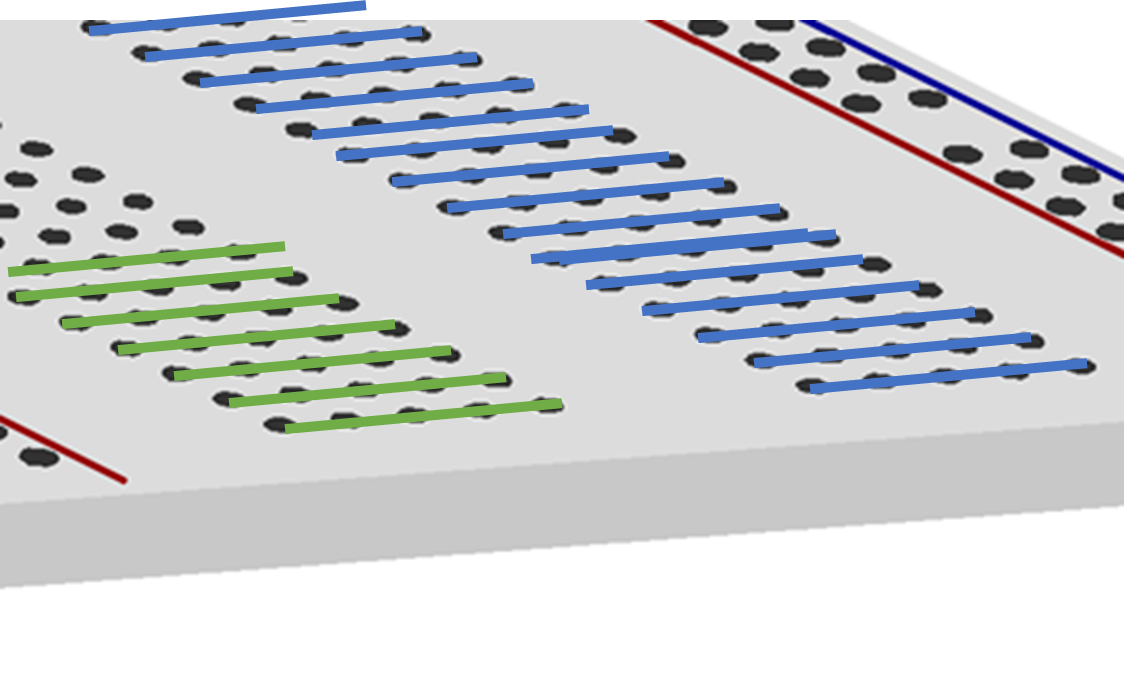

연결된 라인

* 녹색과 파란색 라인은 모두 분리되어있는 라인입니다.
